Introdução

Os instrumentos de voo são o “painel de controle” do piloto e a base de qualquer operação segura, seja em voo visual ou um voo por instrumentos. É por meio deles que se obtêm informações cruciais como altitude, velocidade, atitude da aeronave, rumo, taxa de subida ou descida e coordenação das curvas. Entender como cada um desses instrumentos de voo funciona, suas limitações e como eles se complementam em diferentes fases do voo é essencial tanto para alunos pilotos quanto para entusiastas de aviação que desejam aprofundar seus conhecimentos técnicos.

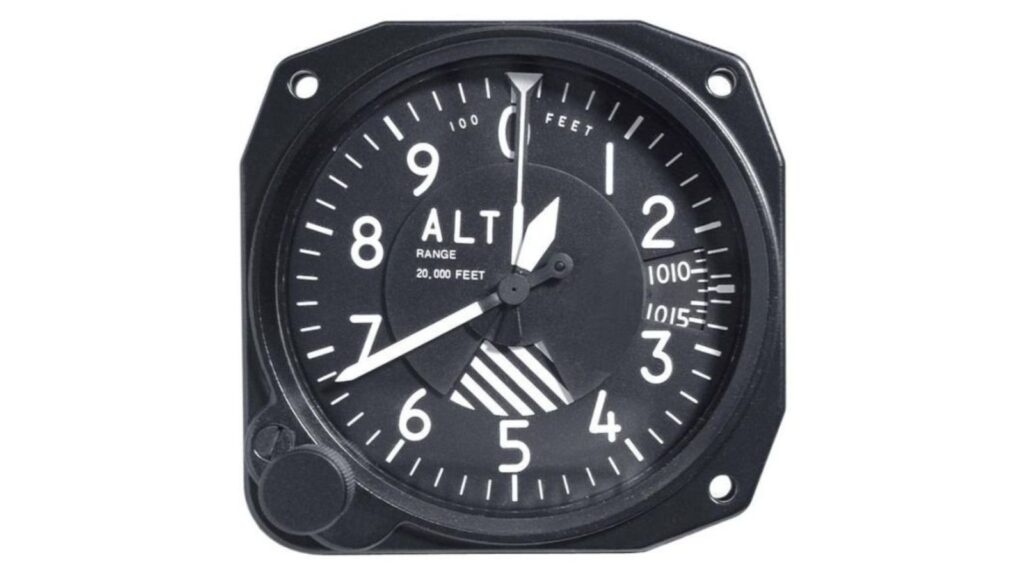

1. Altímetro

Função:
Mostra a altitude indicada da aeronave em relação a um nível de pressão de referência (normalmente QNH – pressão ao nível médio do mar ajustada para o aeródromo).

Princípio de funcionamento

O altímetro é um barômetro aneroide:

– Dentro dele há cápsulas aneroides (caixinhas metálicas seladas) com pressão interna próxima da pressão ao nível do mar.

– O interior das cápsulas é praticamente fixo; o que muda é a pressão estática do ar da atmosfera, trazida por uma linha de pressão estática da fuselagem.

– Quando o avião sobe, a pressão estática diminui → as cápsulas se expandem.

– Quando o avião desce, a pressão estática aumenta → as cápsulas se contraem.

Esse movimento mecânico é transmitido por alavancas e engrenagens para:

– Ponteiro(s) que indicam centenas / milhares de pés, e

– Um tambor com números (em alguns modelos).

Janela de ajuste (Kollsman Window)

O altímetro tem uma janelinha onde se ajusta a pressão de referência (QNH, QNE, QFE):

– Se você aumenta o valor de pressão ajustado → o altímetro vai indicar menos altitude.

– Se você reduz a pressão → o altímetro indica mais altitude.

Por isso o piloto precisa ajustar a pressão conforme informações do ATIS/TWR/APP, especialmente em voo VFR/IFR baixo. Um dos instrumentos de voo mais importantes para voar por instrumentos.

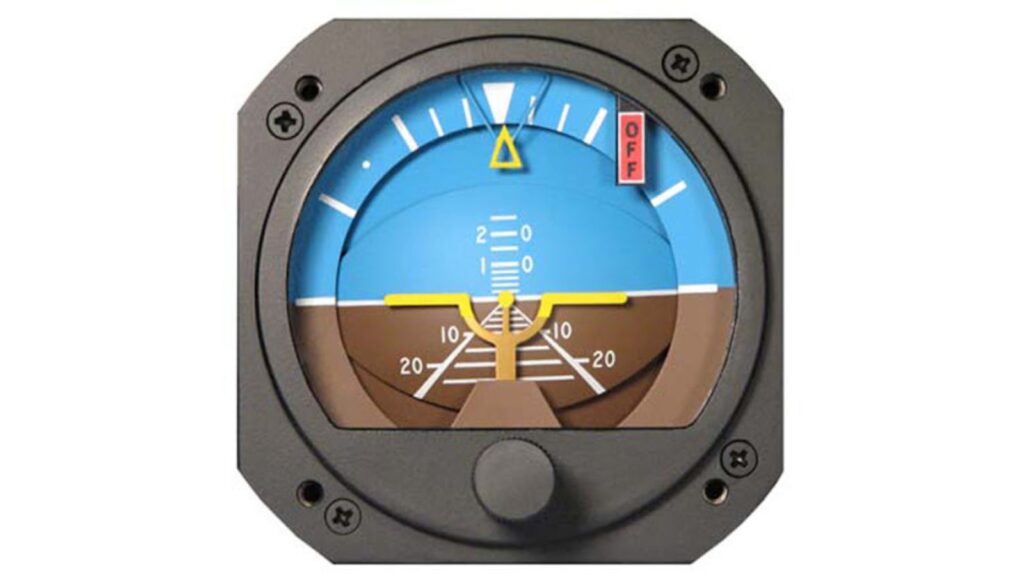

2. Horizonte Artificial (Attitude Indicator)

Função:
Mostra a atitude da aeronave: inclinação de pitch (nariz alto/baixo) e bank (inclinação lateral/asa baixa).

Princípio de funcionamento clássico

O horizonte artificial tradicional é baseado em um giroscópio:

– Um rotor (disco) gira a alta velocidade (por vácuo ou eletricamente).

– Pela propriedade de rigidez no espaço, o eixo do giro tende a ficar “fixo” em uma direção inercial.

– A carcaça do instrumento se move junto com o avião; o giroscópio “parece” estacionário.

– A diferença de posição entre o giroscópio e a carcaça é convertida em movimento da barrinha de aviãozinho em relação ao horizonte pintado (azul/céu e marrom/terra).

Quando o avião:

– Arfagem para cima (pitch up) → a miniatura da aeronave se desloca em relação à linha do horizonte (aparecendo mais céu).

– Arfagem para baixo (pitch down) → aparece mais “terra”.

– Inclina em bank → a linha de horizonte “gira” e o aviãozinho indica o ângulo de inclinação (10°, 20°, 30°, 45° etc).

Limitações

– Pode ter precessão (erro com o tempo), exigindo nivelamento periódico.

– Pode falhar se perder a fonte de vácuo ou energia elétrica.

– Em bancos muito acentuados e manobras bruscas, pode saturar e travar momentaneamente.

Em aviônicos modernos (glass cockpit), o horizonte artificial é gerado pela AHRS (Attitude and Heading Reference System), com sensores MEMS, acelerômetros e giroscópios, mas o conceito de exibição é o mesmo. Um dos instrumentos de voo mais importantes para voar por instrumentos.

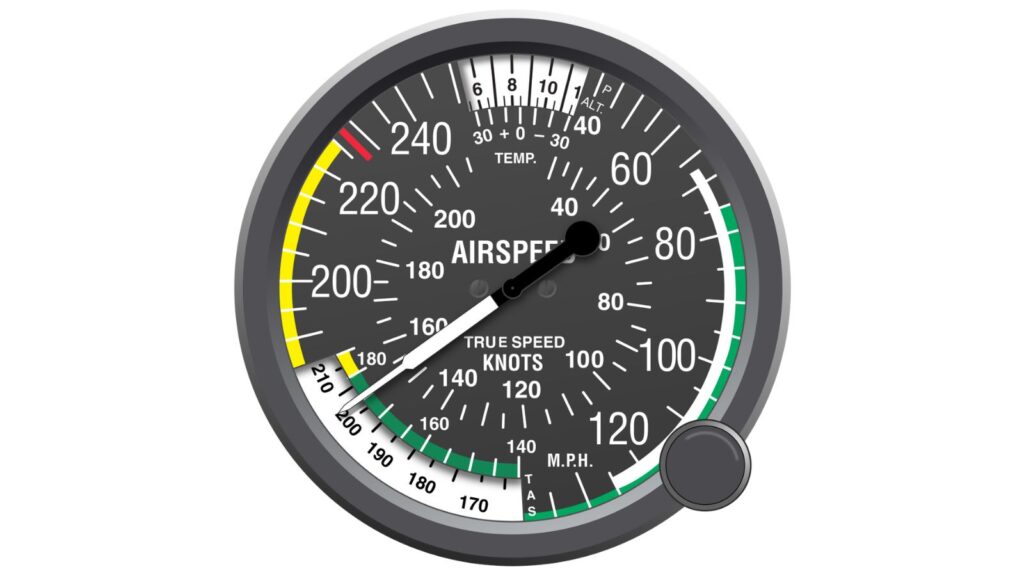

3. Velocímetro (Airspeed Indicator – ASI)

Função:
Mostra a velocidade indicada (IAS) da aeronave em relação ao ar à sua frente.

Princípio de funcionamento

Usa o sistema pitot-estático:

– O tubo de Pitot mede a pressão total (de impacto) do ar que entra de frente.

– A tomada estática mede a pressão estática (do ar ambiente, sem impacto).

– O velocímetro calcula a pressão dinâmica:

– A pressão dinâmica é proporcional a , então o mecanismo interno converte essa pressão em uma velocidade na escala do instrumento.

Por isso:

– Se aumenta a diferença Pitot–estática → aumenta a indicação de velocidade.

– Se diminui → a indicação cai.

Arcos de cores

A maioria dos velocímetros tem:

– Arco branco: faixa de operação com flapes (de Vs0 até Vfe).

– Arco verde: faixa normal de operação (Vs1 até Vno).

– Arco amarelo: operação com cautela (somente em ar calmo, até Vne).

– Linha vermelha: Vne – velocidade que não deve ser excedida.

Um dos instrumentos de voo mais importantes para voar por instrumentos.

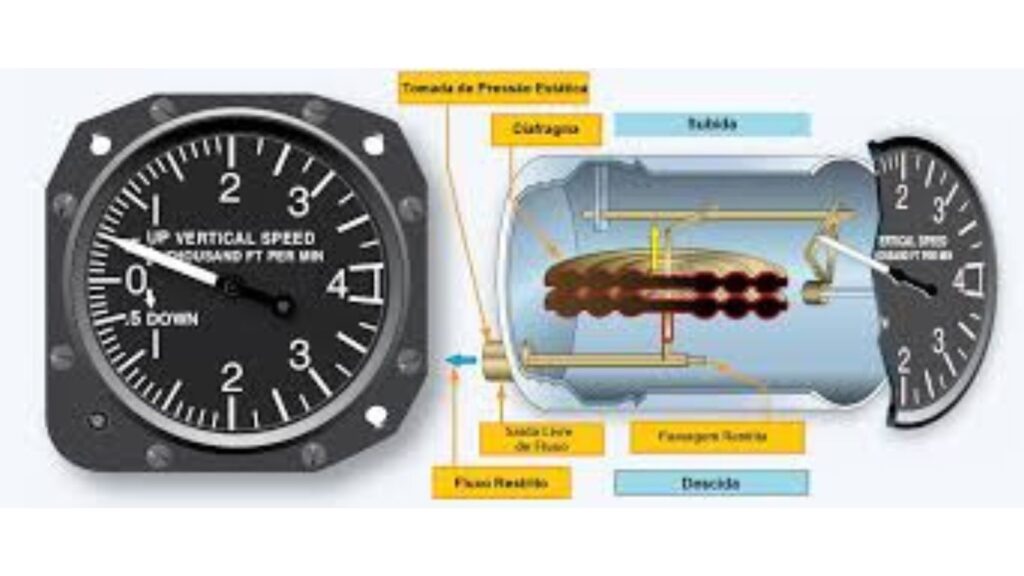

4. Climb (Vertical Speed Indicator – VSI)

Função:
Indica a taxa de subida ou descida (ft/min) da aeronave.

Princípio de funcionamento

O VSI também usa pressão estática, mas de uma forma diferente:

– Há uma câmara selada ligada à linha estática por meio de um orifício restritor (capilar).

– Dentro dessa câmara há uma cápsula aneroide.

Quando a aeronave sobe:

1. A pressão estática externa diminui.
2. O ar dentro do instrumento é escoado mais lentamente pela restrição.
3. Cria-se uma diferença temporária entre a pressão dentro da cápsula e a pressão na câmara.
4. Essa diferença faz a cápsula expandir/contrair e movimentar o ponteiro.

• Se a pressão dentro da cápsula é menor que na câmara → ponteiro indica subida.
• Se é maior → indica descida.

Após alguns segundos, a pressão se equaliza e o ponteiro tende a voltar para zero (por isso o VSI tem um atraso de 6–9 segundos, dependendo do instrumento). Um dos instrumentos de voo mais importantes para voar por instrumentos.

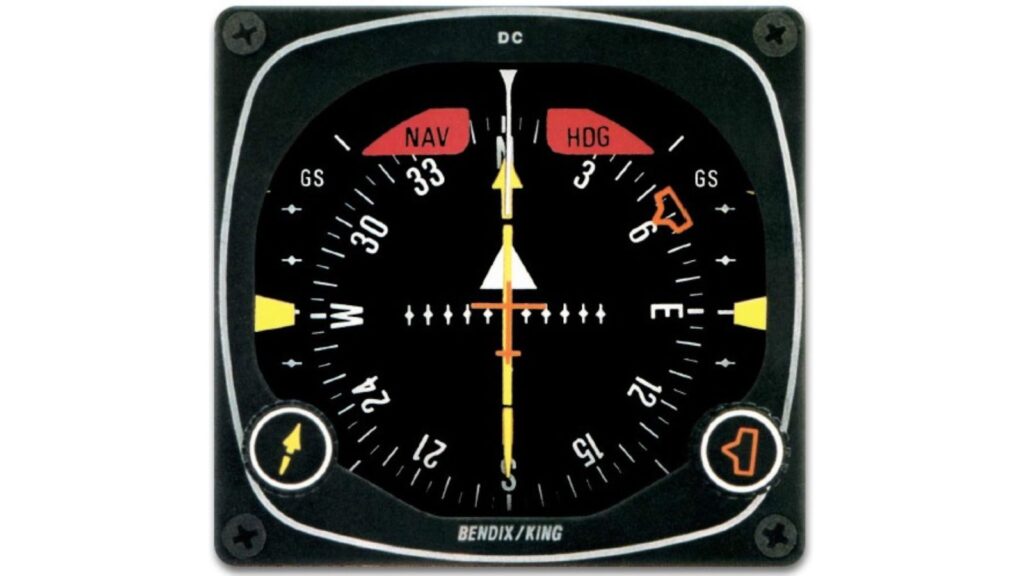

5. HSI (Horizontal Situation Indicator)

Função:
Combina informações de rumo (heading) com navegação (VOR/ILS/GPS) em um único instrumento. Facilita a consciência situacional, mostrando:

• Rumo atual,
• Curso selecionado,
• Desvio lateral da rota,
• Posicionamento em relação a VOR/LOC.

Como ele é construído

O HSI é basicamente um CDI (Course Deviation Indicator) montado sobre um indicador de rumo estabilizado:

• O cartão do HSI mostra os rumos (0–360°) e gira junto com a aeronave (como um heading indicator).
• Um ponteiro/curso é selecionado pelo piloto (OBS/course knob).
• Um desvios lateral (barra de CDI) se desloca para esquerda ou direita mostrando se você está à esquerda ou à direita do curso selecionado.
• Há indicações de TO/FROM para saber se o curso leva “para” ou “para longe” da estação VOR.

Em versões modernas (HSI de glass cockpit):

– A informação de posição pode vir de VOR, ILS, GPS, FMS.

– O cartão é uma rosa de rumo digital.

– Mostra ainda waypoints, rotas, arcos DME, etc.

Vantagem principal

– Em vez de olhar separadamente para bússola, indicador de rumo e CDI, o piloto tem uma visão “de cima”, intuitiva, de onde está o nariz do avião e como se alinhar com o curso. Um dos instrumentos de voo mais importantes para voar por instrumentos.

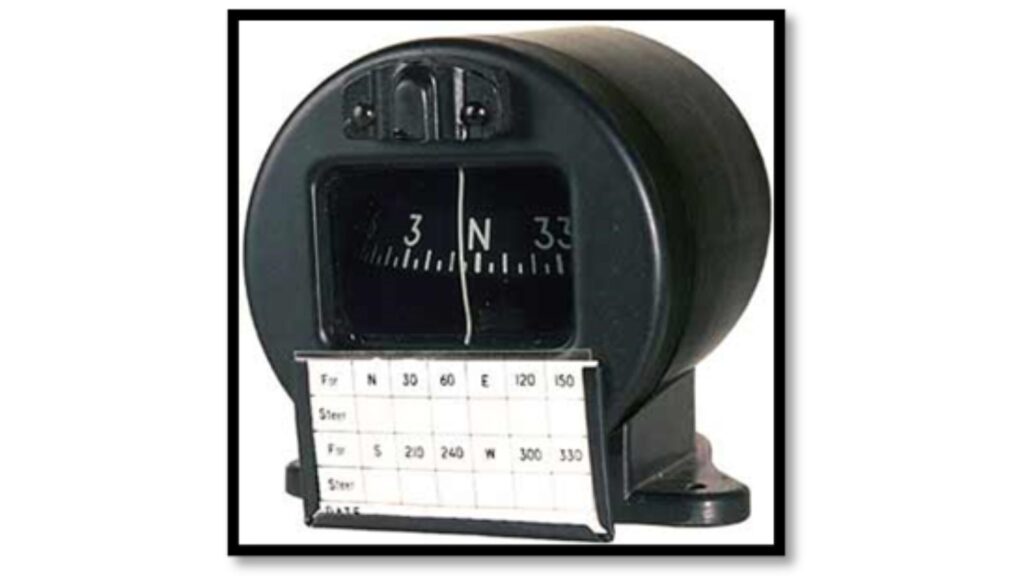

6. Bússola (Magnetic Compass)

Função:
Mostra o rumo magnético da aeronave em relação ao campo magnético da Terra.

Princípio de funcionamento

A bússola magnética típica de painel é composta por:

• Uma cápsula preenchida com líquido (para amortecer movimentos).
• Uma rosa de rumos leve, com pequenos ímãs alinhados ao campo magnético da Terra.
• A rosa é suspensa em pivô para girar livremente.

Quando a aeronave gira:

• A rosa, devido aos ímãs, tende a se alinhar com o Norte magnético.
• O piloto lê o rumo a partir da marca na carcaça (geralmente uma linha de fé).

Erros e limitações

Variação magnética: diferença entre Norte verdadeiro e Norte magnético.

Desvio (deviation): erros causados por campos magnéticos da própria aeronave (corrigidos por imãs de compensação e cartão de desvio).

Erros de aceleração e curva (Norte/Sul):

• Em latitudes médias do hemisfério Norte, ao acelerar voando leste/oeste, a bússola aparenta girar para o Norte; ao desacelerar, aparenta girar para o Sul (e o contrário no hemisfério Sul).
• Em curvas partindo de rumo Norte ou Sul, há tendência de “adiantamento e retardamento” da indicação.

Por isso, em voo IFR, o piloto usa muito mais o heading indicator/HSI para manter rumo e usa a bússola como referência básica e backup.

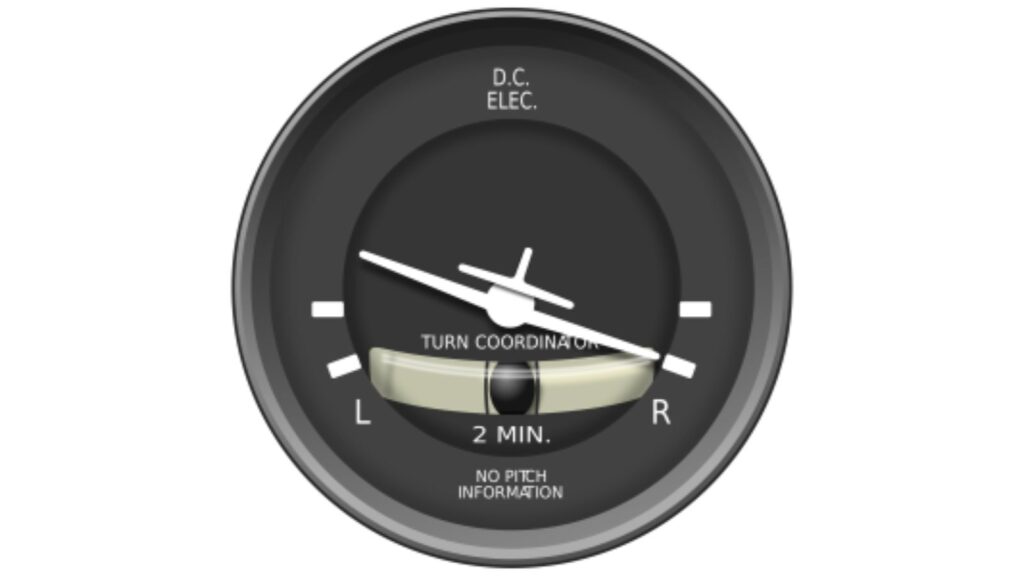

7. Pau e Bola (Turn and Slip / Turn Coordinator + Inclinômetro)

Conhecido também como indicador de curva e derrapagem.

No Brasil, “pau e bola” costuma se referir ao conjunto:

• Pau: barra/ponteiro que indica taxa de curva (Turn & Slip Indicator ou Turn Coordinator).
• Bola: bolinha em um tubo curvo (inclinômetro) que indica coordenação da curva (se há derrapagem ou escorregamento).

a) “Pau” – Indicador de curva

Existem dois tipos principais:

1. Turn & Slip (Indicador de curva e derrapagem):
   • Mede taxa de guinada (yaw) em função da deflexão de um giroscópio.
   • A escala mostra, por exemplo, marcadores para “Standard Rate Turn” (2 minutos para 360°, ou seja, 3°/s).
   • Se o ponteiro está centrado no marcador → curva coordenada à razão padrão.
2. Turn Coordinator:
   • Giroscópio montado em um eixo inclinado (não apenas yaw, mas também roll).
   • Mostra o início de rolamento (entra em curva) de forma mais sensível.
   • Por isso a miniatura de aviãozinho se inclina para o lado da curva, não só o ponteiro.

O princípio é sempre giroscópico: a rotação da aeronave produz força sobre o giroscópio, e essa força é convertida em movimento do ponteiro/aviãozinho.

b) “Bola” – Inclinômetro

A bola é um indicador puramente mecânico:

• Um tubo curvo preenchido com líquido.
• Dentro, uma bolinha (geralmente de ferro ou metal).
• Ele funciona como um nível de bolha, mas para acelerações laterais.

Interpretação:

• Bola centrada: curva coordenada – a componente de aceleração centrífuga + gravidade está alinhada com o eixo da aeronave; o passageiro sente “peso no assento”.
• Bola para o lado interno da curva: aeronave está “escorregando” (slipping) → falta leme na direção da curva.
• Bola para o lado externo da curva: aeronave está “derrapando” (skidding) → excesso de leme na direção da curva.

Regra clássica:

• “Bola para a direita, pé direito; bola para a esquerda, pé esquerdo” – use o pedal do leme para recentrar a bola.

Uso operacional

• Em condições de voo por instrumentos, o pau e bola se torna crítico para:
  • Manter curva coordenada sem referência visual externa.
  • Servir como backup de atitude em caso de falha do horizonte artificial (combinando com altímetro, velocímetro e VSI).

Quadro comparativo dos instrumentos

Como o piloto usa todos juntos em voo IFR

Vou imaginar um voo IFR “clássico” em aeronave leve, painel analógico.
A lógica é sempre: “atitude + potência → resultado em velocidade, altitude e trajetória”. Os instrumentos de voo são essenciais para se voar por instrumentos.

É importantíssimo realizar um bom cheque cruzado. Veja como!

Decolagem e subida inicial

• Antes da corrida:
  • Altímetro: ajustado com QNH correto, conferido com elevação do aeródromo.
  • Horizonte artificial: checado nivelado.
  • Velocímetro: ponteiro no zero, Pitot ON (aquecimento se necessário).
  • Bússola / HSI: alinhados com a cabeceira (ex: RWY 18 ≈ 180°).
  • Pau e bola: bola centrada em solo.
• Corrida de decolagem:
  • Velocímetro: monitorar para atingir a VR (velocidade de rotação).
  • Horizonte artificial: logo após levantar nariz, o piloto ajusta um pitch de subida padrão (ex: 7–10°).
  • Pau e bola: “pé na bola”: manter coordenado na subida, especialmente sem referência visual.
• Subida inicial:
  • Climb (VSI): deve indicar subida positiva, mas o piloto confia mais em altímetro + atitude + velocidade (VSI tem atraso).
  • Altímetro: confirmando aumento contínuo de altitude.
  • Velocímetro: manter a velocidade de subida (ex: Vy ou Vx), ajustando ligeiramente pitch.

Aqui o scan típico é:
👉 Horizonte artificial (principal) → velocímetro → altímetro → VSI → pau e bola → HSI/bússola.

Subida em rota / nivelamento

Ao se aproximar do nível de cruzeiro:

• Altímetro: usado para “capturar” a altitude desejada (ex: FL070).
• Horizonte artificial: pequeno ajuste de pitch para parar a subida quando chegar na altitude.
• Climb (VSI): ajuda a antecipar o nivelamento (reduzir a taxa de subida para “chegar macio” na altitude).
• Velocímetro: após nivelar, tendência da velocidade aumentar se mantiver mesma potência → então o piloto reduz potência ou ajusta pitch.

Em fase de subida em rota IFR, o piloto:

• Mantém o rumo com HSI (curso IFR, radiais VOR, etc.).
• Usa a bússola magnética como referência de backup para checar o HSI de tempos em tempos.
• Usa pau e bola para garantir curvas suaves coordenadas entre proas ou radiais.

Cruzeiro IFR

No cruzeiro, a meta é: altitude estável, rumo estável, velocidade estável.

• Horizonte artificial: é o instrumento primário de controle de atitude. Qualquer variação em altímetro/velocidade o piloto “corrige” ajustando pitch e/ou potência.
• Altímetro: monitora se a altitude está estável (especialmente importante para separação IFR).
• Climb (VSI): usado como “detector precoce” de desvios: se começa a subir/descer 100–200 ft/min, o piloto já corrige antes que o altímetro desvie muito.
• Velocímetro: confirma se a combinação de potência + atitude está produzindo a velocidade esperada. Se a velocidade cai: pode ser subida não intencional, gelo, potência menor, etc.
• HSI: mantém o rumo/curso IFR (rotas, intersecções, aproximações RNAV/VOR).
• Bússola: backup fundamental; em caso de falha do HSI/indicador de rumo, o piloto ainda tem rumo magnético.
• Pau e bola: usado em cada curva, mesmo pequena, para manter coordenação, especialmente em nuvem.

O scan IFR fica algo assim (exemplo):

Horizonte artificial → HSI → altímetro → velocímetro → VSI → pau e bola → de volta ao horizonte…

Descida e aproximação

Na descida IFR (chegando na terminal e aproximação) os instrumentos de voo continuam sendo peças fundamentais para se voar por instrumento:

• Horizonte artificial: comanda o pitch para controlar a velocidade + razão de descida.
• Velocímetro: garantir que está na faixa certa (nem rápido demais, nem lento demais – especialmente com flap/engrenagem).
• Climb (VSI): ajustar a razão de descida desejada (ex: –700 ft/min para seguir um glide de 3°), em coordenação com potência e pitch.
• Altímetro: crítico para respeitar altitudes mínimas (MDA/DA, restrições em STAR, etc.).
• HSI: segue o curso de aproximação (localizer, VOR radial, GPS final approach course).
• Pau e bola: manter a curva coordenada, especialmente em interceptações de localizer e ajustes finos.

Em aproximações de precisão (ILS, por exemplo), mais um instrumento entra no “jogo”:

• Indicador de localizer + glide slope (muitas vezes dentro do HSI).
  O piloto então equilibra:
• Pitch/potência para manter glide slope + velocidade.
• Leme/aileron para manter localizer centrado + bola centrada.

E se o sistema Pitot ou Estático falhar?

Esses instrumentos fazem “time em conjunto” em emergências:

a) Pitot entupido (mas estática ok)

• Velocímetro: tende a se comportar de forma errada:
  • Se Pitot bloqueia com água gelo e o dreno também → a velocidade pode “congelar” e depois se comportar como altímetro.
• Altímetro & VSI: continuam corretos (alimentados só pela estática).
• O piloto então passa a confiar em:
  • Horizonte artificial, altímetro, VSI, potência conhecida para voar atitude/velocidade aproximadas.
  • Usa tabelas de potência x pitch (ex: “tal potência + tal atitude = tal IAS aproximada”).

b) Estática bloqueada (Pitot ok)

• Altímetro: congela.
• VSI: vai para zero.
• Velocímetro: passa a indicar errado (normalmente menos em subida, mais em descida).
• Horizonte artificial, HSI, bússola, pau e bola: todos continuam normais; ajudam o piloto a manter controle até aplicar procedimento de falha (usar fonte estática alternativa, quebrar vidro do VSI em alguns modelos, etc.).

Isso foi algo que influenciou no acidente do Air France.

E se o horizonte artificial falhar?

Aí entra forte o famoso “pau e bola” + 3 instrumentos básicos:

• Velocímetro + Altímetro + VSI: dão uma “imagem” indireta da atitude:
  • Se a velocidade aumenta e o altímetro sobe → pitch provavelmente menor + potência alta.
  • Se a velocidade cai e a altitude cai → pitch muito alto ou potência baixa.
• Pau e bola: mostra se há curva/rolamento e se está coordenado.
• Bússola/HSI (se ainda estiver ok): mantém rumo.

Com treino, o piloto consegue manter voo controlado só com pau e bola + instrumentos pitot-estáticos (voo parcial de instrumentos).

FAQ – Instrumentos de voo básicos
