Introdução

A aviação é um mundo cheio de tecnologia, inovação e, claro, segurança. E quando se trata de pousos e decolagens, há um sistema que se destaca na hora de garantir que os pilotos possam realizar uma aproximação precisa, mesmo em condições de baixa visibilidade: o sistema ILS, ou Sistema de Pouso por Instrumentos (Instrument Landing System, em inglês).

Vamos dar uma olhada no que é esse sistema, como ele funciona e por que é tão importante na aviação!

O Que é o ILS?

O ILS é um sistema de navegação que auxilia os pilotos a realizarem uma aproximação precisa durante o pouso, mesmo quando a visibilidade está comprometida devido a nevoeiro, chuva ou outros fatores climáticos.

O objetivo principal do ILS é garantir que a aeronave siga uma trajetória bem definida, em termos de altitude e posição lateral, até a pista de pouso. Com a ajuda de sinais de radiofrequência, ele orienta os aviões a chegarem exatamente no local correto da pista.

Visão geral do sistema ILS

O sistema ILS é composto por duas principais partes: o localizador (LLZ) e o glide slope (GS), que trabalham juntos para guiar a aeronave até o solo. Mas como exatamente isso acontece? Vamos entender um pouco mais.

1. Localizador (LLZ)

O localizador é responsável pela parte lateral da orientação. Ele envia sinais de rádio que guiam a aeronave para que ela se mantenha alinhada com a pista. O sinal do localizador indica ao piloto se ele está à direita ou à esquerda da linha central da pista. Quando o avião está centralizado, os sinais são equilibrados. Quando desvia, o piloto recebe indicações claras para corrigir a trajetória.

2. Glide Slope (GS)

O glide slope é responsável pela parte vertical da aproximação, indicando a descida adequada da aeronave. Ele ajuda o piloto a manter uma descida suave, ajustando a altitude de forma precisa até que o avião atinja a pista de pouso.

3. Marcadores (MKR)

Os marcadores são como marcos ao longo do caminho. Eles informam ao piloto a proximidade da pista, permitindo que ele se prepare para o pouso com a quantidade exata de informação. É como um GPS que, ao invés de mostrar uma estrada, mostra o caminho para o avião.

4. Inspeção em Voo do ILS

A inspeção do sistema ILS é feita em voo para garantir que todos os componentes do sistema funcionem corretamente. Pilotos e técnicos de aviação realizam esse procedimento regularmente para verificar a precisão do localizador, do glide slope e dos marcadores. Eles ajustam as antenas e os sinais para garantir que a aeronave receba o sinal correto e possa realizar uma aproximação segura.

No Brasil é Grupo Especial de Inspeção em Voo (GEIV) que é a unidade da FAB responsável por verificar e aferir os auxílios de navegação aérea.

Como funciona o sistema ILS?

De uma forma bem resumida, o sistema utiliza de campos eletromagnéticos para fazer com que o avião possa se guiar.

O primeiro campo eletromagnético emite o sinal de 90HZ e o segundo campo emite um sinal de 150Hz. Ambos os sinais modulam a portadora, que é a frequência em MHz sintonizada no sistema de radionavegação da aeronave. A frequência do ILS fica entre 108,0 MHz a 111,975 MHz, nos decimais ímpares.

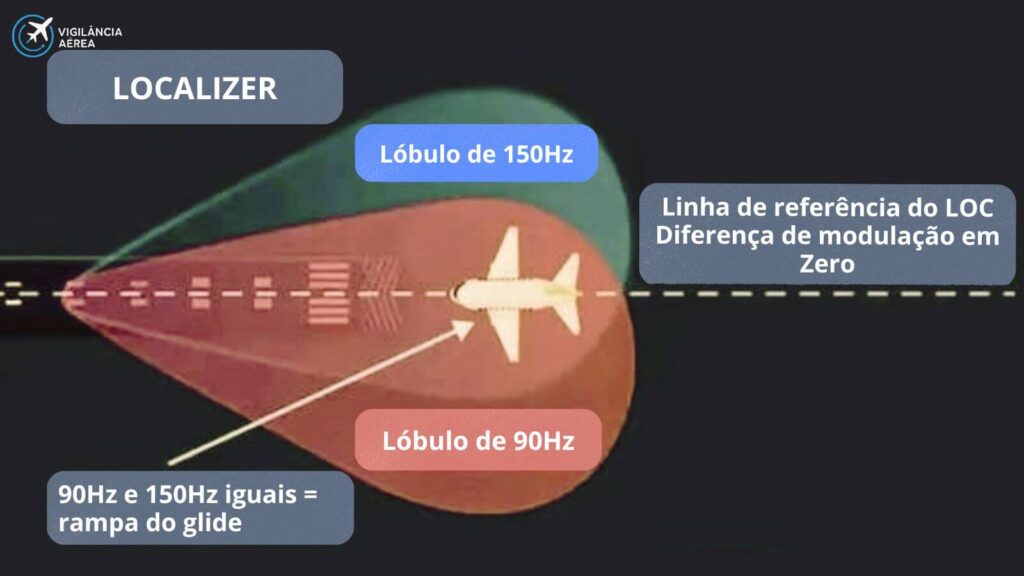

Localizador

No Localizador, o sinal de 90Hz fica à esquerda do sentido de aproximação, enquanto o sinal de 150Hz fica à direita.

Quanto mais a aeronave vai para a direita do eixo de aproximação, maior fica o sinal de 150Hz e mais a barrinha do HSI espirra para a esquerda.

Dessa forma, o piloto precisa levar a aeronave para a esquerda para centralizar a barrinha. Neste momento a intensidade dos sinais de 90Hz e de 150Hz estão equilibrados.

Glide Slope

No glide slope, o funcionamento é praticamente o mesmo. A diferença neste caso é que o sinal de 150Hz fica na abaixo e o sinal de 90Hz fica acima.

Quanto mais a aeronave vai para cima, maior fica o sinal de 90Hz e o losango lateral do HSI vai para baixo, informando ao piloto que ele está ficando abaixo da rampa ideal para pouso.

Quanto mais a aeronave fica abaixo da rampa, maior fica o sinal de 150Hz, levando o losango do HSI para cima, informando ao piloto que ele precisa subir na rampa.

Resumindo

Os sinais de 90Hz e de 150Hz guiam atraem ou afastam as barrinhas do HSI. Quando elas estão em equilíbrio, as barrinhas ficam centradas e informam ao piloto que ele está na trajetória correta para realizar um pouso seguro.

O piloto precisa fazer isso, seguindo todas as restrições previstas na carta IAC do ILS em uso.

Categorias do ILS

O ILS é classificado em diferentes categorias, com base na precisão dos sinais de navegação que ele oferece e nos requisitos de visibilidade necessários para que a aeronave possa realizar uma aproximação segura. As categorias do ILS determinam até onde a aeronave pode ir em termos de aproximação antes de necessitar de visibilidade para a continuidade do pouso.

Aqui estão as principais categorias do ILS:

Categoria I (CAT I)

• Visibilidade mínima: 550 metros de visibilidade horizontal.
• Altitude mínima de decisão (DH – Decision Height): 200 pés (cerca de 61 metros) acima do solo.
• Precisão do sistema: O ILS de Categoria I permite uma aproximação precisa com uma mínima visibilidade, e o piloto pode confiar no sistema até atingir a altitude mínima de decisão (DH). A partir dessa altitude, o piloto deve ser capaz de visualizar a pista ou interromper a aproximação.
• Utilização: É amplamente utilizado em aeroportos com boas infraestruturas de ILS e condições de tráfego aéreo normais. Quando as condições climáticas são boas, a Categoria I é suficiente para a maioria das operações de pouso.

Categoria II (CAT II)

• Visibilidade mínima: 300 metros de visibilidade horizontal.
• Altitude mínima de decisão (DH – Decision Height): 100 pés (cerca de 30 metros) acima do solo.
• Precisão do sistema: A Categoria II oferece maior precisão em condições de visibilidade ainda mais restrita. A aeronave pode continuar a aproximação até atingir a altura de decisão, momento em que o piloto deve ter a pista em vista ou interromper a aproximação.
• Utilização: Geralmente é usada em aeroportos que enfrentam condições climáticas mais severas. Requer aeronaves equipadas com sistemas avançados e tripulações treinadas para operar em tais condições.

Categoria III (CAT III)

A Categoria III do ILS é subdividida em três subcategorias, dependendo da visibilidade e da altura de decisão. Essas subcategorias permitem uma aproximação e pouso mesmo com visibilidade extremamente limitada.

Categoria III A (CAT III A)

• Visibilidade mínima: 200 metros de visibilidade horizontal.
• Altitude mínima de decisão (DH – Decision Height): 50 pés (cerca de 15 metros) acima do solo.
• Precisão do sistema: O piloto pode realizar a aproximação com uma visibilidade muito baixa, utilizando principalmente os instrumentos da aeronave. O pouso pode ser realizado sem a necessidade de visualização da pista, desde que a aeronave esteja equipada com sistemas de autolanding.
• Utilização: Comumente utilizado em aeroportos em locais onde as condições climáticas são frequentemente muito ruins, como áreas de nevoeiro intenso ou condições de tempestade.

Categoria III B (CAT III B)

• Visibilidade mínima: 75 metros de visibilidade horizontal.
• Altitude mínima de decisão (DH – Decision Height): 50 pés (cerca de 15 metros) ou inferior, dependendo do sistema.
• Precisão do sistema: Esta categoria oferece uma precisão ainda maior que a Categoria III A. Em alguns casos, a aeronave pode pousar automaticamente sem a intervenção do piloto, mesmo que a visibilidade seja extremamente baixa. No entanto, essa operação exige um sistema de autolanding e uma tripulação altamente treinada.
• Utilização: Normalmente, é utilizada em aeroportos com grandes volumes de tráfego aéreo e condições climáticas severas.

Categoria III C (CAT III C)

• Visibilidade mínima: Não há limite de visibilidade horizontal (basicamente, 0 metros de visibilidade).
• Altitude mínima de decisão (DH – Decision Height): Pouso totalmente automático (não há necessidade de DH, pois o pouso é realizado automaticamente).
• Precisão do sistema: A Categoria III C é a categoria mais avançada, permitindo que uma aeronave realize um pouso completamente automatizado, sem a necessidade de visão do piloto, em condições de visibilidade extremamente limitada. Os sistemas de autolanding estão totalmente integrados e a aeronave realiza o pouso sem qualquer intervenção do piloto.
• Utilização: Essa categoria é extremamente rara e requer aeronaves e aeroportos equipados com tecnologia de ponta. Embora possível, esse tipo de operação é utilizado apenas em situações de visibilidade quase nula.

Resumo das Diferenças entre as Categorias

A principal diferença entre as categorias do ILS está na precisão dos sinais de navegação e na visibilidade mínima necessária para o pouso. À medida que a categoria aumenta (de I para III C), o sistema permite operações em condições de visibilidade cada vez mais restritas, até chegar a um pouso totalmente automático.

O ILS, portanto, é essencial para garantir a segurança e a eficiência das operações aéreas, especialmente em locais onde as condições climáticas frequentemente dificultam a visibilidade.

A Importância do ILS na Aviação

O ILS tem um papel fundamental na segurança aérea, especialmente quando as condições climáticas são desfavoráveis. Sem ele, os pilotos teriam que confiar completamente em sua visibilidade para realizar uma aproximação, o que seria extremamente perigoso em condições de nevoeiro denso ou tempestades. O ILS permite que os aviões pousem com segurança, mesmo com visibilidade reduzida.

O Futuro do ILS

Embora o ILS seja um sistema comprovado e eficaz, a tecnologia de navegação aérea está sempre evoluindo. Sistemas modernos de navegação, como o GNSS (Sistema Global de Navegação por Satélite), têm sido estudados como alternativas ao ILS. No entanto, o ILS continua sendo uma tecnologia de referência, especialmente em aeroportos maiores, onde a precisão e a confiabilidade são cruciais.
